Элемент «Жесткий ламбрекен»

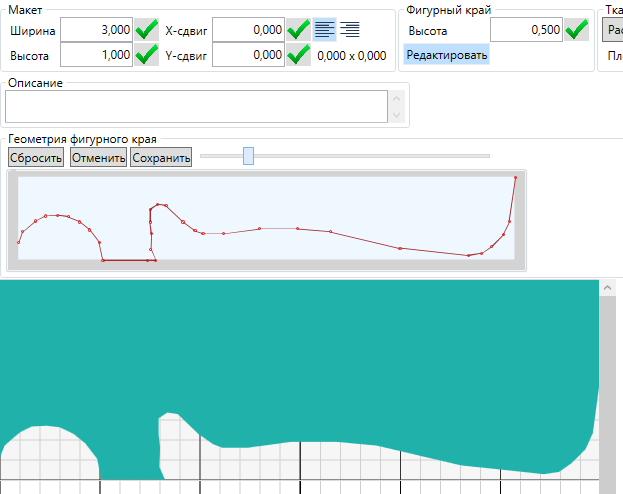

Элемент дизайна «Жесткий ламбрекен» предназначен для создания элемента эскиза с декоративным нижним краем. От других простых элементов типа «Тюль» данный элемент отличается только опцией «Высота фигурного края» (высота макета указывается уже с учетом высоты фигурного края).

• С помощью радиокнопки «Редактировать» можно перейти в редактор фигурного края.
• Кнопка «Сбросить» переводит геометрию в вид по умолчанию (прямая линия).
• Кнопка «Сохранить» сохраняет изменения, сделанные с геометрией и отображает эти изменения в рабочей области.
• Кнопка «Отменить» возвращает к предыдущему сохраненному варианту.

Первая и последняя точка остаются единственными недоступными для удаления, при этом можно добавлять новые точки, удалять прежде добавленные точки и перемещать их по плоскости.

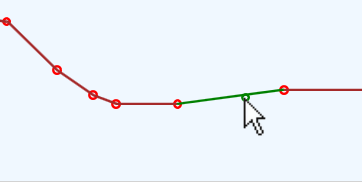

Добавление

Для добавления новой точки нужно навести на прямую (соединяющие две соседние точки) указатель, после чего прямая станет гораздо более зеленой, появится предложение создания новой точки и с помощью правого клика мыши эту точку можно сделать.

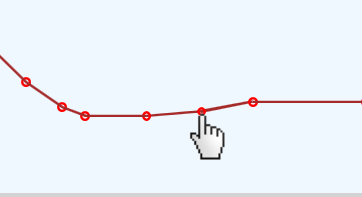

Перемещение

Для перемещения точки, нужно навести на нее указатель, точка станет чуть более красной, а указатель мыши превратится в указательный палец руки. После этого нужно провести маневр Drag-and-Drop («Тащи и бросай»), то есть нажать левую кнопку мыши, не отжимая ее, указать новое место, после чего отжать.

Удаление

Для удаления точки, нужно навести на нее указатель, точка станет чуть более красной, а указатель мыши превратится в указательный палец руки. После этого нужно провести маневр Double Click («Двойной клик»), то есть нажать левую кнопку быстро два раза. После этого точка удалится, а указатель станет обычной стрелкой.

Для более сложных ламбрекенов рекомендуется использовать CorelDraw или GIMP, а полученные в них изображения вставлять как «Готовый чертеж».
