Элемент «Подхват»
Элемент дизайна «Подхват» является присоединяемым элементом дизайна, то есть его действие распространяется на нижележащий слой. Точнее говоря, на ближайший ниже нарисованный элемент дизайна «Тюль» или «Портьера». При изменении порядка слоев возможно то, что подхват станет присоединяться к другому слою или же вообще не найдет слоя, к которому удастся присоединится.
- Ширина тюля (портьеры) никак не влияет на отрисовку сложенной ткани, так как в этом случае только увеличивается глубина прямых волн.
- Высота тюля (портьеры) влияет на то, как будет выглядеть хвост сложенной ткани снизу от подхвата.
| Опция | Описание |
|---|---|

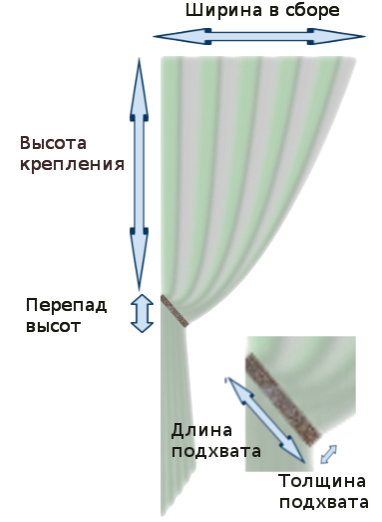

| Длина подхвата | Ширина самой узкой части сборки складок в проекции эскиза. Чем меньше длина, чем компактнее складки уложены. |
| Толщина подхвата | Толщина подхвата в проекции эскиза. |
| Ширина в сборе | Ширина сборки складок верхней стороны тюля (портьеры). |
| Высота крепления | Расстояние по вертикали между верхней стороной тюля (портьеры) и началом крепления подхвата. |
| Перепад высот | Разница высот между креплением подхвата и концом сборки складок ткани. Перепад высот положительный, если подхват наклонен вниз. Перепад высот не должен превышать длину подхвата по модулю. |
| Опция | Описание |
|---|---|
| Количество волн | Количество складок в собранном тюле (портьере). |
| Расположение крепления | Крепление может быть расположено либо слева, либо справа. Чтобы нарисовать подхват в центре, нужно нарисовать два симметричных подхвата. |

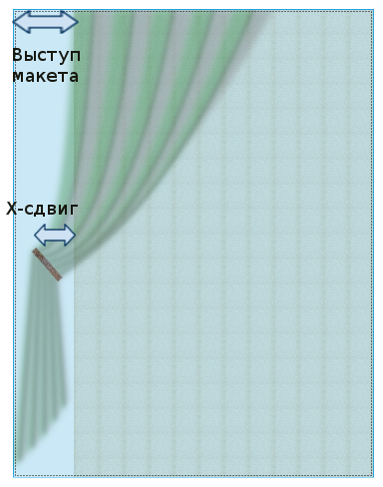

| Выступ макета | Выступ макета отрисовки собранной ткани относительно несобранной ткани. Выступ нужен, если подхват вынесен дальше, чем исходный тюль (портьера). Также выступ нужен, если хвост снизу сильно выступает. |
| X-сдвиг | Выступ крепления подхвата (сборки) относительно несобранной ткани. Если крепление вынесено наружу, то Х-сдвиг отрицательный. Если крепление вынесено внутрь, то Х-сдвиг положительный. |

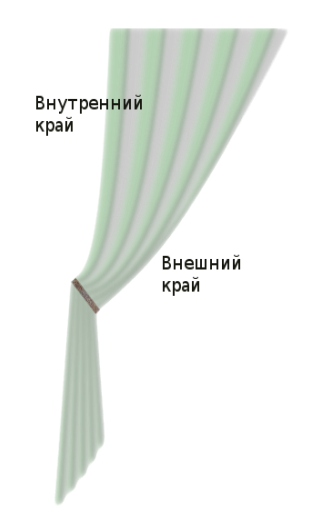

Для удобства дальнейшего описания удобно считать край, более близкий к креплению подхвата внутренним, а противоположный край — внешним.
Внешний и внутренний имеют две опции, непосредственно влияющие на вид собранного тюля (портьеры) — свисание и угол рассеивания.
Обе эти характеристики будут рассмотрены в отдельных темах.
